ما هي الخسارة الضالة في المحولات المثبتة على وسادة ثلاثية الطور من Ring Main؟

تعد الخسارة الطائشة في المحولات المثبتة على وسادة ثلاثية الطور من Ring Main جانبًا حاسمًا يؤثر بشكل كبير على أدائها وكفاءتها وفعاليتها الإجمالية من حيث التكلفة. باعتبارنا موردًا للمحولات المثبتة على وسادة ثلاثية الطور من Ring Main، فإن فهم ومعالجة الخسائر الضالة أمر في غاية الأهمية لتوفير منتجات عالية الجودة لعملائنا.

فهم الخسارة الضالة

تشير الخسارة الضالة إلى فقدان الطاقة في المحول الذي يحدث خارج الدائرة المغناطيسية الرئيسية واللفات. على عكس خسائر النحاس المعروفة (خسائر I²R في اللفات) وخسائر القلب (خسائر التباطؤ والتيار الدوامي في القلب)، فإن الخسائر الشاردة أكثر تعقيدًا ويصعب قياسها بدقة.

في المحولات الحلقية الرئيسية ثلاثية الطور المثبتة على الوسادة، يمكن تقسيم الخسائر الضالة إلى عدة فئات. أحد المصادر الرئيسية هو خسائر التيار الدوامي في الأجزاء الهيكلية للمحول. تتعرض هذه الأجزاء الهيكلية، مثل الخزان والمشابك والمسامير، للمجالات المغناطيسية المتسربة الناتجة عن اللفات. عندما يخترق المجال المغناطيسي المتسرب هذه المواد الموصلة، تتولد تيارات إيدي، والتي بدورها تولد الحرارة وتؤدي إلى فقدان الطاقة.

هناك مساهم مهم آخر في الخسائر الضالة وهو خسائر التيار المتداول على التوازي - اللفات أو الموصلات المتصلة. في المحول ثلاثي الطور، إذا لم تكن ممانعة المسارات المتوازية متوازنة تمامًا، فإن التيارات المتداولة سوف تتدفق بين هذه المسارات. تؤدي هذه التيارات المتداولة إلى تبديد إضافي للطاقة، مما يزيد من إجمالي الخسائر الضالة.

العوامل المؤثرة على الخسارة الضالة

تسرب المجال المغناطيسي

يعد حجم المجال المغناطيسي المتسرب عاملاً رئيسياً يؤثر على الخسائر الضالة. سيؤدي المجال المغناطيسي المتسرب الأقوى إلى إحداث تيارات دوامية أكبر في الأجزاء الهيكلية، وبالتالي زيادة الخسائر الشاردة. إن تصميم ملفات المحولات، مثل ترتيب الملفات، وعدد اللفات، والمسافة المادية بين اللفات، يمكن أن يكون له تأثير كبير على المجال المغناطيسي المتسرب. على سبيل المثال، قد يؤدي تصميم ملف أكثر إحكاما إلى تقليل المجال المغناطيسي المتسرب، وبالتالي الخسائر الشاردة.

خصائص المواد

تلعب الموصلية الكهربائية والنفاذية المغناطيسية للمواد الإنشائية المستخدمة في المحول أيضًا دورًا مهمًا. المواد ذات الموصلية الكهربائية العالية سيكون لها تيارات دوامية أكبر مستحثة فيها عند تعرضها لمجال مغناطيسي. وبالمثل، يمكن للمواد ذات النفاذية المغناطيسية العالية أن تعزز اختراق المجال المغناطيسي، مما يؤدي إلى زيادة الخسائر الشاردة. ولذلك، فإن اختيار المواد المناسبة ذات الموصلية الكهربائية المنخفضة والنفاذية المغناطيسية يمكن أن يساعد في تقليل الخسائر الضالة.

شروط التحميل

يؤثر الحمل على المحول على الخسائر الشاردة أيضًا. مع زيادة تيار الحمل، يزداد المجال المغناطيسي المتسرب أيضًا بشكل متناسب. يؤدي هذا إلى ارتفاع خسائر التيار الدوامي في الأجزاء الهيكلية وخسارة التيار المتداول في الموصلات المتوازية المتصلة. في ظروف الحمل العالي، يمكن أن تصبح الخسائر الشاردة جزءًا كبيرًا من إجمالي الخسائر في المحول.

قياس الخسارة الضالة

يعد قياس الخسائر الضالة بدقة مهمة صعبة بسبب طبيعتها المعقدة. إحدى الطرق الشائعة هي القياس المباشر لارتفاع درجة الحرارة في الأجزاء الهيكلية للمحول. ومن خلال قياس الفرق في درجة الحرارة بين ظروف عدم التحميل والحمل الكامل، ومعرفة الخواص الحرارية للمواد، يمكن تقدير الطاقة المتبددة كحرارة (أي الضياعات الشاردة).

هناك طريقة أخرى تتمثل في استخدام برنامج تحليل العناصر المحدودة (FEA). يمكن لـ FEA محاكاة توزيع المجال المغناطيسي في المحول وحساب التيارات الدوامة المستحثة والتيارات المتداولة في أجزاء مختلفة. توفر هذه الطريقة تنبؤًا أكثر تفصيلاً ودقة للخسائر الضالة، ولكنها تتطلب برامج متقدمة وموارد حسابية كبيرة.

تأثير الخسارة الضالة على أداء المحولات

كفاءة

الخسائر الطائشة تقلل بشكل مباشر من كفاءة المحول. نظرًا لأن الكفاءة يتم تعريفها على أنها نسبة طاقة الخرج إلى طاقة الإدخال، فإن أي زيادة في الخسائر الضالة ستؤدي إلى تقليل طاقة الخرج لطاقة إدخال معينة، مما يؤدي إلى انخفاض الكفاءة. سوف يستهلك المحول ذو الخسائر الشاردة العالية المزيد من الطاقة الكهربائية أثناء التشغيل، مما يؤدي إلى ارتفاع تكاليف التشغيل للمستخدم النهائي.

ارتفاع درجة الحرارة

تتسبب الحرارة الناتجة عن الفقد الطائش في زيادة درجة حرارة المحول. يمكن أن يؤدي الارتفاع المفرط في درجة الحرارة إلى تدهور المواد العازلة المستخدمة في المحولات، مما يقلل من عمرها الافتراضي ويزيد من خطر فشل العزل. يمكن أن يؤدي هذا إلى إصلاحات مكلفة أو حتى استبدال المحول قبل الأوان.

ضوضاء

يمكن أن تساهم الخسائر الطائشة أيضًا في الضوضاء الناتجة عن المحول. يمكن أن يؤدي اهتزاز الأجزاء الهيكلية بسبب التفاعل بين المجال المغناطيسي والتيارات الدوامية المستحثة إلى إنتاج ضوضاء مسموعة. يمكن أن تكون الضوضاء العالية المستوى مصدر إزعاج في المناطق السكنية أو التجارية حيث يتم تركيب المحول.

استراتيجيات للحد من الخسارة الضالة

تحسين التصميم المتعرج

كما ذكرنا سابقًا، فإن تصميم اللف له تأثير كبير على المجال المغناطيسي المتسرب. من خلال تحسين ترتيب اللف، مثل استخدام اللفات متحدة المركز أو اللفات المتداخلة، يمكن تقليل المجال المغناطيسي المتسرب. بالإضافة إلى ذلك، يمكن أن يساعد الاختيار الصحيح لعدد اللفات وحجم الموصل في موازنة ممانعة الملفات المتوازية المتصلة، مما يقلل من خسائر التيار المتداول.

استخدام مواد منخفضة الخسارة

إن اختيار المواد ذات الموصلية الكهربائية المنخفضة والنفاذية المغناطيسية للأجزاء الهيكلية للمحول يمكن أن يقلل بشكل فعال من الخسائر الضالة. على سبيل المثال، استخدام الفولاذ المقاوم للصدأ أو الألومنيوم غير المغناطيسي للخزان والمشابك بدلاً من المواد المغناطيسية يمكن أن يقلل بشكل كبير من خسائر التيار الدوامي.

التدريع المغناطيسي

يمكن أن يساعد تركيب الدروع المغناطيسية حول المناطق ذات المجالات المغناطيسية عالية التسرب في إعادة توجيه المجال المغناطيسي وتقليل تغلغله في الأجزاء الهيكلية. تصنع الدروع المغناطيسية عادة من مواد ذات نفاذية مغناطيسية عالية، مثل المعدن. ومن خلال امتصاص المجال المغناطيسي وتحويله، يمكن للدروع المغناطيسية أن تمنع تحريض تيارات دوامية كبيرة في المواد الموصلة المحيطة.

عروضنا كمورد

باعتبارنا موردًا للمحولات المثبتة على وسادة ثلاثية الطور من Ring Main، فإننا ملتزمون بتقليل الخسائر الضالة في منتجاتنا. يستخدم فريقنا الهندسي تقنيات التصميم المتقدمة وأدوات المحاكاة لتحسين تصميم اللف وتقليل المجال المغناطيسي المتسرب. نحن نختار بعناية مواد عالية الجودة ذات موصلية كهربائية منخفضة ونفاذية مغناطيسية لبناء الأجزاء الهيكلية للمحول.

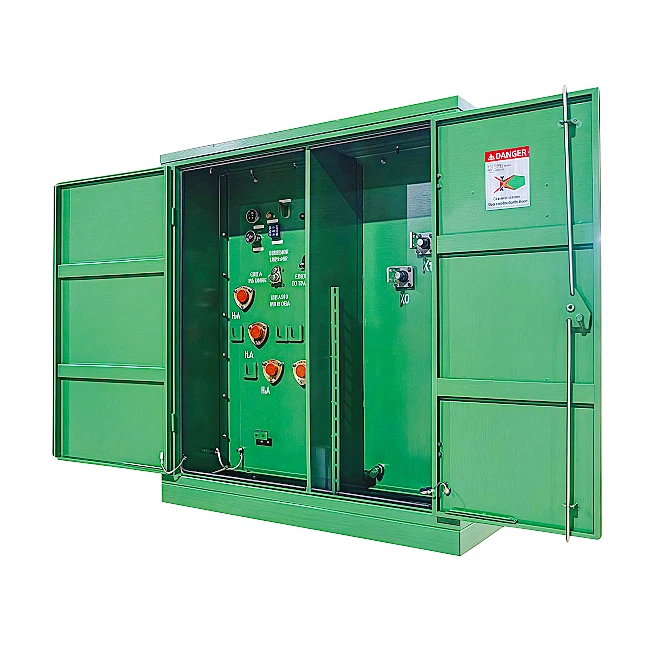

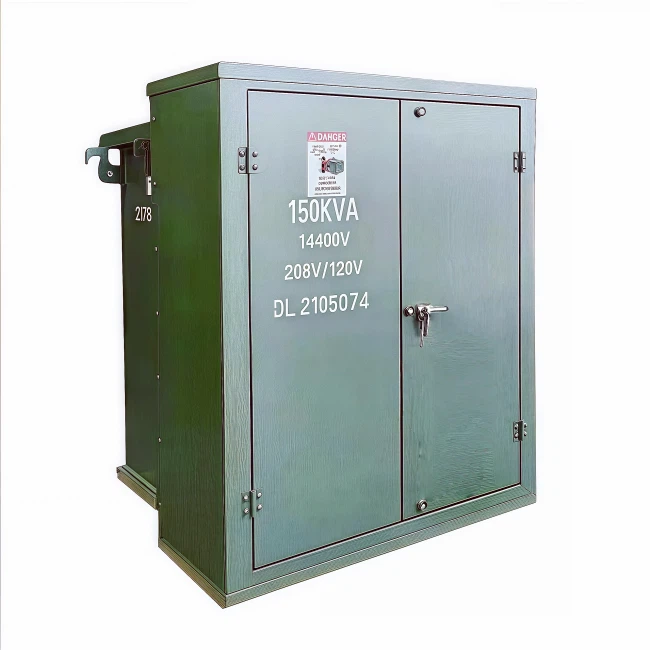

نحن نقدم مجموعة متنوعة من نماذج المحولات، بما في ذلكمحول مثبت على الوسادة الأمامية الميتة,حلقة تغذية 3 المرحلة محول جبل الوسادة، ومحول مثبت على وسادة ثلاثية الطور مغمور بالزيت. تم تصميم كل من هذه النماذج لتلبية المتطلبات المحددة لعملائنا مع ضمان انخفاض الخسائر الضالة والكفاءة العالية.

إذا كنت في السوق لشراء محول Ring Main ثلاثي الطور المثبت على الوسادة، فنحن ندعوك للاتصال بنا لإجراء مناقشة تفصيلية حول احتياجاتك. خبراؤنا الفنيون على استعداد لتزويدك بالمشورة المهنية والحلول المخصصة. من خلال اختيار محولاتنا، يمكنك الاستفادة من انخفاض استهلاك الطاقة، وانخفاض تكاليف التشغيل، وعمر الخدمة الأطول.

مراجع

• جروفر، مهاجم (1946). حسابات الحث: صيغ العمل والجداول. منشورات دوفر.
• ماكليمان، سي دبليو (2004). دليل تصميم المحولات والمحثات. الصحافة اتفاقية حقوق الطفل.
• اللجنة الكهروتقنية الدولية (IEC). (2019). IEC 60076 - 2: محولات القدرة - الجزء 2: ارتفاع درجة الحرارة.
