باعتباري موردًا للمحولات المثبتة على لوحة ثلاثية الطور، كثيرًا ما أواجه استفسارات بخصوص الجهد المقدر لهذه الأجهزة الكهربائية الأساسية. يعد فهم الجهد المقدر للمحولات المثبتة على لوحة ثلاثية الطور أمرًا بالغ الأهمية لكل من المهندسين الكهربائيين والمستخدمين النهائيين، لأنه يؤثر بشكل مباشر على أداء المحول وسلامته وتوافقه مع النظام الكهربائي.
ما هو الجهد المقدر؟
إن الجهد المقنن للمحول المثبت على لوحة ثلاثية الطور هو الجهد المحدد الذي تم تصميم المحول عنده للعمل على النحو الأمثل. إنها معلمة أساسية تحدد الضغط الكهربائي الذي يمكن أن يتحمله المحول والطاقة التي يمكن أن ينقلها بكفاءة. هناك نوعان رئيسيان من الفولتية المقدرة المرتبطة بهذه المحولات: الجهد المقنن الأولي والجهد المقنن الثانوي.
الجهد المقنن الأولي هو الجهد المطبق على اللف الأولي للمحول. هذا هو عادةً الجانب ذو الجهد العالي من المحول، والذي يكون متصلاً بشبكة الطاقة. من ناحية أخرى، فإن الجهد المقنن الثانوي هو الجهد الناتج من الملف الثانوي، والذي عادة ما يكون جانب الجهد المنخفض ومتصل بالنظام الكهربائي للمستخدم النهائي.
الفولتية المقدرة المشتركة للمحولات المثبتة على لوحة ثلاثية الطور
في الصناعة الكهربائية، تأتي المحولات المثبتة على وسادة ثلاثية الطور مع مجموعة متنوعة من الفولتية المقدرة لتلبية متطلبات التطبيقات المختلفة. على الجانب الأساسي، تشمل الفولتية المقدرة المشتركة 2.4 كيلو فولت، 4.16 كيلو فولت، 7.2 كيلو فولت، 12.47 كيلو فولت، 13.2 كيلو فولت، 13.8 كيلو فولت، 23 كيلو فولت، و 34.5 كيلو فولت. توجد هذه الفولتية بشكل شائع في شبكات التوزيع عبر مناطق مختلفة.
بالنسبة للجانب الثانوي، الفولتية المقدرة النموذجية هي 120/208 فولت، 277/480 فولت، و347/600 فولت. يستخدم نظام 120/208 فولت بشكل شائع في المباني التجارية للإضاءة وأحمال الطاقة الصغيرة. يُستخدم نظام 277/480 فولت على نطاق واسع في التطبيقات الصناعية والتجارية، مثل المحركات الكبيرة والمعدات الثقيلة. غالبًا ما يوجد نظام 347/600 فولت في المنشآت الصناعية الكبيرة وبعض المباني التجارية ذات متطلبات الطاقة العالية.
العوامل المؤثرة على اختيار الجهد المقنن
هناك عدة عوامل تؤثر على اختيار الجهد المقنن لمحول مثبت على لوحة ثلاثية الطور. أحد العوامل الأساسية هو مستوى الجهد لشبكة الطاقة في المنطقة التي سيتم تركيب المحول فيها. يجب أن يتطابق الجهد المقنن الأساسي للمحول مع جهد الشبكة لضمان التشغيل السليم ونقل الطاقة بكفاءة.
تلعب متطلبات التحميل للمستخدم النهائي أيضًا دورًا مهمًا. الأنواع المختلفة من الأحمال، مثل السكنية أو التجارية أو الصناعية، لها متطلبات مختلفة من الجهد والطاقة. على سبيل المثال، قد تتطلب الأحمال الصناعية ذات المحركات الكبيرة جهدًا كهربائيًا ثانويًا أعلى للعمل بكفاءة.
عامل آخر هو المسافة بين المحول والحمل. قد تتطلب المسافات الأطول جهدًا أوليًا أعلى لتقليل فقد الطاقة أثناء النقل. بالإضافة إلى ذلك، قد تحدد القوانين واللوائح الكهربائية المحلية مستويات جهد معينة لأسباب تتعلق بالسلامة والتوافق.
أهمية الجهد المقنن الصحيح
يعد استخدام محول مثبت على لوحة ثلاثية الطور مع الجهد المقنن الصحيح أمرًا ضروريًا لعدة أسباب. أولاً، يضمن سلامة النظام الكهربائي. إذا تم تشغيل المحول بجهد أعلى من الجهد المقدر له، فقد يتسبب ذلك في ارتفاع درجة الحرارة وانهيار العزل وربما يؤدي إلى نشوب حريق أو عطل كهربائي. ومن ناحية أخرى، فإن التشغيل بجهد أقل من الجهد المقنن يمكن أن يؤدي إلى نقل غير فعال للطاقة وانخفاض الأداء.
ثانيا، الجهد المقنن الصحيح أمر بالغ الأهمية لطول عمر المحول. تم تصميم المحولات لتعمل ضمن نطاق جهد محدد، والتشغيل خارج هذا النطاق يمكن أن يؤدي إلى تسريع عملية تقادم العزل والمكونات الأخرى، مما يقلل من عمر المحول.
عروض منتجاتنا
باعتبارنا موردًا رائدًا للمحولات المثبتة على وسادة ثلاثية الطور، فإننا نقدم مجموعة واسعة من المنتجات ذات الفولتية المقدرة المختلفة لتلبية الاحتياجات المتنوعة لعملائنا. ملكنامحول مثبت على وسادة ثلاثية الطور مغلق بالكاملتم تصميمه للتطبيقات التي تكون فيها حماية البيئة أولوية. ويتميز بتصميم مغلق بالكامل يحمي المكونات الداخلية من الغبار والرطوبة والملوثات الأخرى، مما يضمن التشغيل الموثوق به في البيئات القاسية.

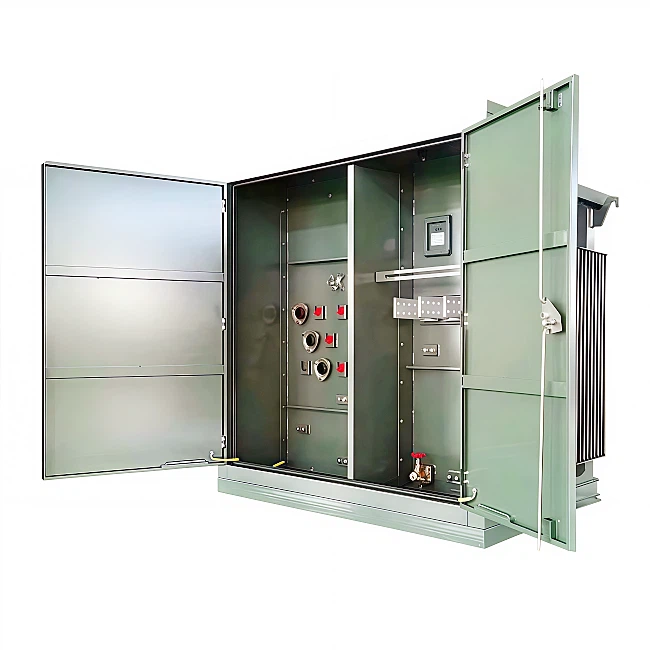

ملكنامحول وسادة عزل ثلاثي الطور من الفئة Hمناسب لتطبيقات درجات الحرارة العالية. يوفر العزل من الفئة H مقاومة حرارية ممتازة، مما يسمح للمحول بالعمل في درجات حرارة أعلى دون المساس بأدائه أو عمره.
بالنسبة للتطبيقات التي تتطلب تكوينًا رئيسيًا للحلقة، فإننا نقدممحول مثبت على الوسادة الرئيسية من ثلاث مراحل. تم تصميم هذا المحول ليتم توصيله بشبكة رئيسية حلقية، مما يوفر حلاً موثوقًا ومرنًا لتوزيع الطاقة.
خاتمة
في الختام، فإن الجهد المقنن للمحولات المركبة على لوحة ثلاثية الطور هو عامل حاسم يؤثر على أدائها، وسلامتها، وتوافقها مع النظام الكهربائي. عند اختيار المحول، من الضروري مراعاة مستوى الجهد لشبكة الطاقة، ومتطلبات الحمل، وعوامل أخرى لضمان اختيار الجهد المقنن الصحيح.
باعتبارنا موردًا موثوقًا للمحولات المثبتة على وسادة ثلاثية الطور، فإننا ملتزمون بتوفير منتجات عالية الجودة مع نطاق واسع من الفولتية المقدرة لتلبية احتياجات عملائنا. إذا كنت في السوق لشراء محول مثبت على لوحة ثلاثية الطور، فإننا ندعوك إلى الاتصال بنا للحصول على مزيد من المعلومات ومناقشة متطلباتك المحددة. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار المحول المناسب لتطبيقك.
مراجع
- "دليل المحولات"، الطبعة الثالثة، بقلم جون جيه كاثي.
- معيار IEEE C57.12.28 - 2012، "معيار محولات التوزيع ذات الوسادة، من النوع المجزأ، المبردة ذاتيًا، ثلاثية الطور، 2500 كيلو فولت أمبير وأصغر؛ الجهد العالي، 34500 GrdY/19920 فولت وأدناه؛ الجهد المنخفض، 7970/13 800Y فولت وأقل".
- ANSI C57.12.00 - 2010، "المتطلبات العامة لمحولات التوزيع المغمورة للطاقة والطاقة وتنظيم المحولات".
