يعد اختبار أداء المحول الحلقي الرئيسي ثلاثي الطور المثبت على الوسادة عملية حاسمة تضمن موثوقية وكفاءة أنظمة التوزيع الكهربائية. كمورد لهذه المحولات، فإنني أفهم أهمية الاختبار الدقيق في تقديم منتجات عالية الجودة لعملائنا. في هذه المدونة، سأشارك بعض الأساليب والاعتبارات الأساسية لاختبار أداء محولات Ring Main Three Phase Pad Mounted Transformers.
التفتيش البصري
الخطوة الأولى في اختبار المحول هي إجراء فحص بصري شامل. يساعد هذا في تحديد أي ضرر جسدي واضح أو علامات التآكل. افحص الجزء الخارجي للمحول بحثًا عن الشقوق أو الخدوش أو علامات التآكل. انظر إلى الوصلات، بما في ذلك البطانات والأطراف، للتأكد من أنها محكمة وخالية من أي علامات ارتفاع درجة الحرارة، مثل تغير اللون. افحص الحشيات والأختام للتأكد من أنها سليمة وتوفر ختمًا مناسبًا. يمكن أن تؤدي الحشية التالفة إلى دخول الرطوبة، مما قد يؤثر بشدة على أداء المحول وعمره.
اختبار مقاومة العزل
يعد اختبار مقاومة العزل اختبارًا أساسيًا لتقييم حالة عزل المحولات. باستخدام مقياس الضخامة، نقيس المقاومة بين اللفات والأرض، وكذلك بين اللفات المختلفة. تشير قيمة مقاومة العزل العالية إلى سلامة العزل الجيدة. قد تشير قيم المقاومة المنخفضة إلى دخول الرطوبة، أو تدهور العزل، أو مشكلات أخرى. من المهم إجراء هذا الاختبار عند مستوى درجة حرارة ورطوبة محددين، حيث يمكن لهذه العوامل أن تؤثر بشكل كبير على نتائج الاختبار. عادةً، يتراوح جهد الاختبار لاختبار مقاومة العزل للمحولات المثبتة على الوسادة من 1000 فولت إلى 5000 فولت، اعتمادًا على الجهد المقنن للمحول.
اختبار نسبة الدوران
نسبة لفات المحول هي نسبة عدد اللفات في الملف الأولي إلى عدد اللفات في الملف الثانوي. يعد اختبار نسبة الدوران ضروريًا للتحقق من التشغيل الصحيح للمحول والتأكد من أن جهد الخرج يقع ضمن النطاق المحدد. نستخدم جهاز اختبار نسبة الدوران لقياس نسبة الدورات عند نقرات مختلفة للمحول. أي انحراف كبير عن نسبة اللفات المقدرة قد يشير إلى وجود مشكلة في الملف، مثل دائرة كهربائية قصيرة أو دائرة مفتوحة. يساعد هذا الاختبار على اكتشاف عيوب التصنيع أو الأضرار التي قد تحدث أثناء النقل أو التثبيت.
لا - اختبار التحميل وفقدان التحميل
لا - يتم استخدام اختبار الحمل وفقدان الحمل لتحديد كفاءة المحول. لا - يحدث فقدان الحمل، المعروف أيضًا باسم فقدان النواة، عندما يتم تنشيط المحول ولكن لا يوجد حمل متصل بالملف الثانوي. يحدث هذا بشكل رئيسي بسبب التباطؤ وفقدان التيار الدوامي في القلب. من ناحية أخرى، يحدث فقدان الحمل عندما يقوم المحول بتزويد الحمل بالطاقة. ويشمل الخسائر في اللفات بسبب تدفق التيار.
لإجراء اختبار عدم فقدان الحمل، فإننا نطبق الجهد المقنن على الملف الأولي مع إبقاء الملف الثانوي مفتوحًا. نحن نقيس طاقة الإدخال، والتي تمثل خسارة عدم التحميل. لاختبار فقدان الحمل، نقوم بتوصيل الحمل بالملف الثانوي ونقيس طاقة الإدخال عند مستويات حمل مختلفة. من خلال مقارنة الخسائر المقاسة مع القيم المقدرة، يمكننا تقييم كفاءة المحول. قد تشير الخسائر العالية إلى سوء التصميم أو عيوب التصنيع أو تقادم مكونات المحولات.
اختبار ارتفاع درجة الحرارة
يعد اختبار ارتفاع درجة الحرارة أمرًا بالغ الأهمية لتقييم الأداء الحراري للمحول. أثناء التشغيل العادي، تولد المحولات الحرارة بسبب الفقد في القلب واللفات. يمكن أن يؤدي الارتفاع المفرط في درجة الحرارة إلى تدهور العزل وتقليل العمر الافتراضي وحتى فشل المحول. نستخدم أجهزة استشعار لدرجة الحرارة لمراقبة درجة حرارة اللفات والزيت (في المحولات المغمورة بالزيت) أثناء اختبار الحمل. يتم إجراء الاختبار عادةً لفترة محددة، عادةً عدة ساعات، عند حمل مقدر أو حالة حمل زائد محددة. يجب أن يكون ارتفاع درجة الحرارة ضمن الحدود التي تحددها المعايير ذات الصلة.
اختبار عامل تبديد العزل الكهربائي
يتم استخدام اختبار عامل تبديد العزل الكهربائي، المعروف أيضًا باسم اختبار tan delta، لتقييم جودة العزل في المحول. يقيس نسبة الطاقة المتبددة في العزل إلى الطاقة المخزنة في العزل. تشير قيمة عامل تبديد العزل الكهربائي العالية إلى ضعف جودة العزل، والذي قد يكون بسبب دخول الرطوبة أو التلوث أو الشيخوخة. يعد هذا الاختبار مفيدًا بشكل خاص للكشف عن العلامات المبكرة لتدهور العزل. نطبق جهدًا جيبيًا بتردد محدد على العزل ونقيس التيار وزاوية الطور بين الجهد والتيار.
اختبار مقاومة الدائرة القصيرة
يتم استخدام اختبار مقاومة الدائرة القصيرة لتحديد مقاومة المحول في ظل ظروف الدائرة القصيرة. إنها معلمة مهمة لحماية المحول من أعطال الدائرة القصيرة ولتنسيق أجهزة الحماية في النظام الكهربائي. نقوم بتطبيق تيار دائرة قصر على الملف الثانوي مع الحفاظ على تنشيط الملف الأولي عند جهد منخفض. من خلال قياس الجهد والتيار، يمكننا حساب ممانعة الدائرة القصيرة. يجب أن تكون مقاومة الدائرة القصيرة ضمن النطاق المحدد لضمان التشغيل السليم للمحول ونظام الحماية.
اعتبارات للاختبار
عند اختبار محولات Ring Main Three Phase Pad Mounted، هناك العديد من الاعتبارات التي يجب وضعها في الاعتبار. أولاً، يجب إجراء جميع الاختبارات وفقًا للمعايير ذات الصلة، مثل معايير IEEE أو IEC أو ANSI. توفر هذه المعايير إرشادات لطرق الاختبار ومعدات الاختبار ومعايير القبول. ثانيًا، يجب معايرة معدات الاختبار بانتظام لضمان نتائج اختبار دقيقة وموثوقة. ثالثاً، يجب اتخاذ احتياطات السلامة أثناء الاختبار، حيث تعمل المحولات بجهد وتيارات عالية.

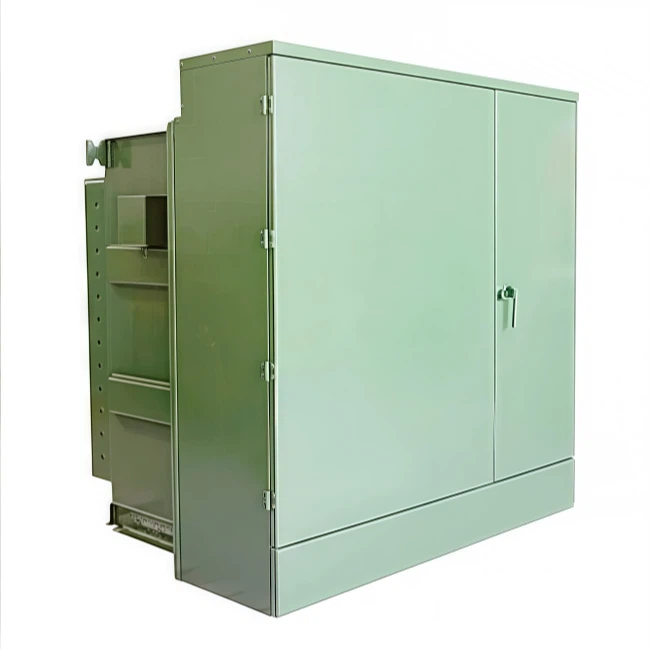

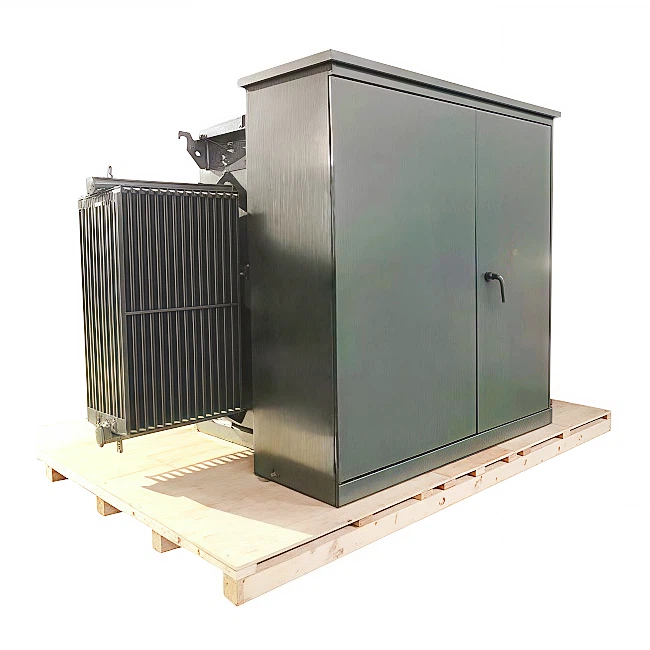

كمورد، نحن نقدم مجموعة واسعة من المحولات المثبتة على وسادة ثلاثية الطور من Ring Main، بما في ذلكمحول وسادة عزل ثلاثي الطور من الفئة H,محول مثبت على وسادة ثلاثية الطور مغلق بالكامل، ومحول مثبت على وسادة ثلاثية الطور مغمور بالزيت. يتم اختبار محولاتنا بدقة للتأكد من أنها تلبي أعلى معايير الجودة.
إذا كنت مهتمًا بشراء محولات Ring Main Three Phase Pad Mounted أو لديك أي أسئلة حول عملية الاختبار، فلا تتردد في الاتصال بنا لمزيد من المناقشة والتفاوض بشأن الشراء. نحن ملتزمون بتزويدك بأفضل المنتجات والخدمات.
مراجع
- IEEE C57.12.28 - معيار محولات التوزيع ذات الوسادة، والنوع المجزأ، والمبردة ذاتيًا، وثلاثية الطور، بقدرة 500 كيلو فولت أمبير وأصغر؛ الجهد العالي، 34500 GrdY/19920 فولت أو أقل؛ جهد منخفض، 12470Y/7200 فولت وأقل
- IEC 60076 - 1 - محولات القدرة - الجزء 1: عام
- ANSI C57.12.00 - المتطلبات العامة القياسية لمحولات التوزيع والطاقة والمحولات التنظيمية المغمورة
