كيفية إجراء اختبار عدم التحميل على محول مركب على قطب أحادي الطور؟
باعتباري موردًا متخصصًا في المحولات المثبتة على عمود أحادي الطور، فإنني أدرك أهمية إجراء الاختبارات المناسبة لضمان الأداء الأمثل والسلامة لهذه الأجهزة الكهربائية الأساسية. أحد الاختبارات الحاسمة هو اختبار عدم التحميل، والذي يوفر رؤى قيمة حول خسائر المحولات الأساسية وخصائص المغنطة. في منشور المدونة هذا، سوف أرشدك خلال عملية إجراء اختبار عدم التحميل على محول مركب على عمود أحادي الطور.
فهم الغرض من اختبار عدم التحميل
قبل الخوض في إجراء الاختبار، من الضروري أن نفهم سبب إجراء اختبار عدم التحميل. تتمثل الأهداف الأساسية لاختبار عدم التحميل في تحديد الخسائر الأساسية (خسائر التباطؤ والتيار الدوامي) والتيار المغنطيسي للمحول. تحدث خسائر القلب في قلب المحول بسبب المجال المغناطيسي المتناوب، وهي مستقلة عن تيار الحمل. التيار المغنطيسي هو التيار المطلوب لإنشاء التدفق المغناطيسي في القلب. من خلال قياس هذه المعلمات، يمكننا تقييم كفاءة وأداء المحول.
الاستعدادات قبل الاختبار
- السلامة أولا: التأكد من اتباع جميع بروتوكولات السلامة. ارتداء معدات الحماية الشخصية المناسبة (PPE)، مثل نظارات السلامة والقفازات والأدوات المعزولة. تأكد من إلغاء تنشيط المحول وتأريضه بشكل صحيح قبل بدء الاختبار.
- فحص المعدات: اجمع كل معدات الاختبار اللازمة، بما في ذلك الفولتميتر والأميتر والواطميتر ومصدر الجهد المتغير. التحقق من معايرة هذه الأدوات لضمان قياسات دقيقة.
- فحص المحولات: افحص المحول بصريًا بحثًا عن أي علامات تلف، مثل الشقوق في العزل أو الوصلات المفككة. افحص مستوى الزيت إذا كان محولًا مملوءًا بالزيت.
إعداد الاختبار
- قم بتوصيل الأدوات: قم بتوصيل الفولتميتر عبر الملف الأولي للمحول لقياس الجهد المطبق. قم بتوصيل مقياس التيار الكهربائي على التوالي مع الملف الأولي لقياس تيار عدم التحميل. قم بتوصيل مقياس الواط لقياس طاقة الإدخال. يجب توصيل مقياس الواط بطريقة تمكنه من قياس الطاقة التي يستهلكها المحول بدقة في ظل ظروف عدم التحميل.
- تطبيق مصدر الجهد المتغير: قم بتوصيل مصدر الجهد المتغير بالملف الأولي للمحول. يجب أن يكون مصدر الجهد قادرًا على توفير نطاق جهد ثابت من 0 إلى الجهد المقنن للمحول.
إجراء الاختبار
- تطبيق الجهد الأولي: ابدأ بتطبيق جهد منخفض جدًا (حوالي 10٪ من الجهد المقنن) على الملف الأولي للمحول. سجل قيم الجهد المطبق (V)، وعدم التحميل الحالي (I₀)، والطاقة المدخلة (P₀) باستخدام الأدوات المتصلة.
- زيادة الجهد تدريجيا: قم بزيادة الجهد ببطء في خطوات صغيرة (على سبيل المثال، 10% من زيادات الجهد المقنن) حتى يتم الوصول إلى الجهد المقنن. في كل خطوة جهد، سجل قيم V وI₀ وP₀.
- مراقبة وتسجيل: انتبه جيدًا لأي سلوك غير طبيعي أثناء الاختبار، مثل التسخين المفرط أو الانحناء الكهربائي أو الضوضاء غير العادية. تسجيل كافة البيانات بدقة لمزيد من التحليل.
تحليل البيانات
-
حساب الخسائر الأساسية: يمكن قراءة الخسائر الأساسية (P_core) للمحول مباشرة من قراءات مقياس الواط عند الجهد المقنن. تكون الخسائر الأساسية ثابتة بشكل أساسي لمحول معين وتكون مستقلة عن تيار الحمل.
-
تحديد التيار الممغنط: يتكون تيار عدم التحميل (I₀) من عنصرين: تيار المغنطة (I_m) وتيار فقدان النواة (I_core). يمكن حساب تيار المغنطة باستخدام الصيغة التالية:
[I_m=\sqrt{I_0^2 - I_{الأساسية}^2}]
حيث (I_{core}=\frac{P_0}{V}) -
تحليل النتائج: قارن القيم المقاسة لفقد النواة وتيار المغنطة مع مواصفات الشركة المصنعة. إذا انحرفت القيم المقاسة بشكل كبير عن المواصفات، فقد يشير ذلك إلى وجود مشكلة في المحول، مثل حدوث دائرة قصر في القلب أو تلف العزل.
أهمية اختبار عدم التحميل لمنتجاتنا
كمورد لمحول التوزيع المثبت على عمود أحادي الطور، نقوم بإجراء اختبارات شاملة لعدم التحميل على جميع منتجاتنا قبل شحنها إلى عملائنا. وهذا يضمن أن محولاتنا تلبي أعلى معايير الجودة والأداء. من خلال توفير بيانات دقيقة عن الخسائر الأساسية والتيار المغناطيسي، فإننا نمكن عملائنا من اتخاذ قرارات مستنيرة بشأن كفاءة الطاقة وموثوقية محولاتنا.
تطبيقات لا - نتائج اختبار التحميل
- تقييم كفاءة الطاقة: تعتبر الخسائر الأساسية المحددة من اختبار عدم التحميل عاملاً مهمًا في كفاءة الطاقة الإجمالية للمحول. من خلال معرفة الخسائر الأساسية، يمكن للعملاء تقدير استهلاك الطاقة على المدى الطويل للمحول واتخاذ قرارات بشأن تدابير توفير الطاقة.
- تحجيم المحولات: تعتبر المعلومات الحالية الممغنطة أمرًا بالغ الأهمية لتحديد حجم أجهزة الحماية والنظام الكهربائي. قد يتطلب التيار المغنطيسي العالي قواطع دوائر أو صمامات أكبر لضمان التشغيل الآمن.
خاتمة

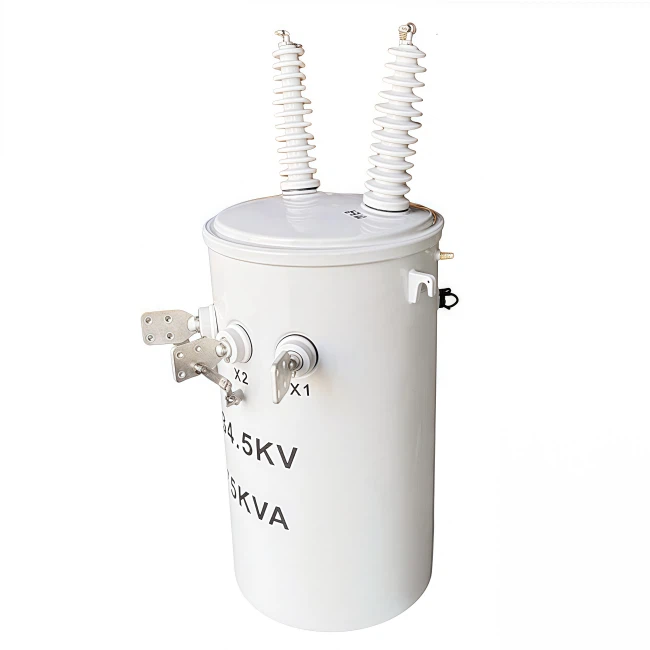

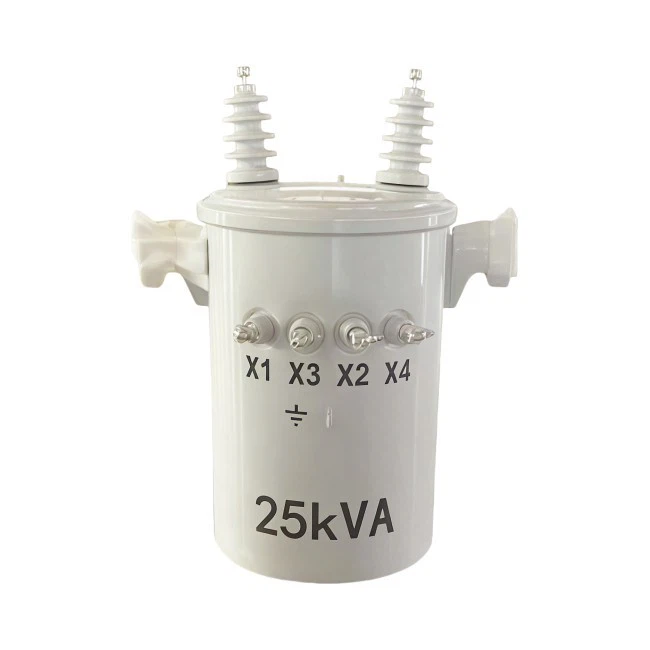

يعد إجراء اختبار عدم التحميل على محول مثبت على عمود أحادي الطور خطوة حيوية في ضمان حسن سير العمل وكفاءة الطاقة. باتباع الخطوات الموضحة في منشور المدونة هذا، يمكنك قياس الفقد الأساسي والتيار المغناطيسي للمحول بدقة. كمورد للجودة العاليةالمحولات المثبتة على القطب أحادي الطور، نحن ملتزمون بتزويد عملائنا بمنتجات موثوقة وفعالة. إذا كنت في السوق لمحول مثبت على عمود 75 كيلو فولت أمبيرأومحول أحادي الطور مثبت على عمود علوي، نحن نشجعك على الاتصال بنا للحصول على مزيد من التفاصيل ومناقشة احتياجات الشراء الخاصة بك. فريق الخبراء لدينا على استعداد لمساعدتك في العثور على أفضل حل للمحولات لتلبية متطلباتك المحددة.
مراجع
- كتاب تصميم وتحليل أنظمة الطاقة الكهربائية.
- معايير IEEE لاختبار المحولات.
