مرحبًا يا من هناك! باعتباري موردًا لمحولات الطاقة المغمورة بالزيت ثلاثية الطور، فقد رأيت بنفسي أهمية وجود نظام تهوية جيد التصميم لغرف المحولات. في هذه المدونة، سأشارك بعض النصائح حول كيفية تصميم نظام تهوية لغرفة محولات الطاقة المغمورة بالزيت ثلاثية الطور.
لماذا تعتبر التهوية مهمة؟
أولاً، دعونا نتحدث عن سبب أهمية التهوية. زيت ثلاثي الطور - تولد محولات الطاقة المغمورة كمية كبيرة من الحرارة أثناء التشغيل. إذا لم يتم تبديد هذه الحرارة بشكل صحيح، فقد يؤدي ذلك إلى ارتفاع درجة حرارة زيت المحولات واللفات. يمكن أن تؤدي درجات الحرارة المرتفعة إلى تسريع شيخوخة المواد العازلة، وتقليل عمر المحول، وحتى تشكل خطر نشوب حريق أو انفجار.
يساعد نظام التهوية الجيد في الحفاظ على درجة حرارة ثابتة في غرفة المحولات، مما يضمن التشغيل الآمن والفعال للمحول. كما أنه يساعد على إزالة أي غازات ضارة محتملة قد يتم إنتاجها أثناء التشغيل العادي أو في حالة حدوث خطأ.
فهم الحمل الحراري
الخطوة الأولى في تصميم نظام التهوية هي حساب الحمل الحراري الناتج عن المحول. يأتي فقدان الحرارة الناتج عن محول الطاقة المغمور بالزيت ثلاثي الطور بشكل أساسي من مصدرين: فقدان النحاس وفقدان الحديد.
تحدث خسائر النحاس في لفات المحولات بسبب مقاومة الموصلات النحاسية. تتناسب هذه الخسائر مع مربع التيار المتدفق عبر اللفات. من ناحية أخرى، تنتج خسائر الحديد عن مغنطة وإزالة مغنطة قلب المحول وتكون ثابتة نسبيًا في ظل ظروف التشغيل العادية.
يمكنك عادة العثور على بيانات فقدان الحرارة في المواصفات الفنية للمحول. بمجرد حصولك على إجمالي قيمة فقدان الحرارة (بالواط أو الكيلووات)، تصبح جاهزًا للانتقال إلى الخطوة التالية.
تحديد معدل التهوية
معدل التهوية هو كمية الهواء التي يجب تبادلها في غرفة المحولات لكل وحدة زمنية للحفاظ على درجة حرارة آمنة. يتم قياسه عادةً بالمتر المكعب في الساعة (m³/h) أو القدم المكعبة في الدقيقة (CFM).
لحساب معدل التهوية، يمكنك استخدام الصيغة التالية:
[Q=\frac{P}{C_{p}\times\rho\times\Delta T}]
أين:
- (Q) هو معدل التهوية (m³/h)
- (P) هو الحمل الحراري (W)
- (C_{p}) هي السعة الحرارية النوعية للهواء (حوالي 1005 J/(kg·K))
- (\rho) هي كثافة الهواء (حوالي 1.2 كجم/م³ في الظروف القياسية)
- (\Delta T) هو الارتفاع المسموح به في درجة الحرارة في الغرفة (K)
على سبيل المثال، إذا كان الحمل الحراري للمحول هو 10000 واط وتريد الحد من ارتفاع درجة الحرارة في الغرفة إلى 10 كلفن، فإن معدل التهوية سيكون:
[Q=\frac{10000}{1005\times1.2\times10}\approx 0.83 م^{3}/s = 2988 م^{3}/h]
أنواع أنظمة التهوية
هناك نوعان رئيسيان من أنظمة التهوية لغرف المحولات: التهوية الطبيعية والتهوية الميكانيكية.
التهوية الطبيعية
تعتمد التهوية الطبيعية على الحركة الطبيعية للهواء بسبب اختلاف درجات الحرارة والضغط. يعمل من خلال وجود فتحات سحب في أسفل الغرفة وفتحات عادم في الأعلى. ومع ارتفاع الهواء الساخن، فإنه يتسرب عبر فتحات العادم، ويتم سحب الهواء النقي إلى الداخل من خلال فتحات السحب.
وميزة التهوية الطبيعية هي أنها بسيطة نسبيا ولا تتطلب أي طاقة لتشغيلها. ومع ذلك، قد لا يكون ذلك كافيًا للمحولات الأكبر حجمًا أو في المناطق ذات درجات الحرارة المحيطة المرتفعة.
التهوية الميكانيكية
تستخدم التهوية الميكانيكية المراوح أو المنافيخ لدفع الهواء إلى داخل الغرفة وخارجها. يمكن أن يوفر معدل تهوية أكثر موثوقية ويمكن التحكم فيه مقارنة بالتهوية الطبيعية. هناك نوعان شائعان من أنظمة التهوية الميكانيكية: العرض - فقط والعادم - فقط.
في نظام الإمداد فقط، يتم استخدام المراوح لضخ الهواء النقي إلى الغرفة، ويتم إخراج الهواء الساخن من خلال فتحات العادم. في نظام العادم فقط، يتم استخدام المراوح لامتصاص الهواء الساخن خارج الغرفة، ويتم سحب الهواء النقي من خلال فتحات السحب.
يمكنك أيضًا استخدام مزيج من مراوح الإمداد والعادم للتحكم بشكل أفضل في تدفق الهواء.
وضع فتحات التهوية والمراوح
يعد وضع فتحات التهوية والمراوح أمرًا بالغ الأهمية لفعالية نظام التهوية.
بالنسبة لفتحات السحب، يجب أن تكون موجودة على مستوى منخفض في الغرفة للسماح بدخول الهواء النقي البارد. وينبغي أيضًا حمايتها من الحطام والحشرات لمنع الانسداد.
يجب وضع فتحات العادم في أعلى نقطة في الغرفة للسماح للهواء الساخن بالخروج بسهولة. يجب أن تكون كبيرة بما يكفي للتعامل مع معدل التهوية المطلوب.
إذا كنت تستخدم المراوح، فتأكد من حجمها وتركيبها بشكل صحيح. يجب أن يتم وضع المراوح بطريقة تمكنها من إنشاء تدفق هواء موحد في جميع أنحاء الغرفة.
ترشيح الهواء
بالإضافة إلى إزالة الحرارة، من المهم أيضًا تصفية الهواء الداخل إلى غرفة المحولات. يمكن أن تساعد مرشحات الهواء في إزالة الغبار والأوساخ والملوثات الأخرى التي قد تلحق الضرر بالمحول.
يمكنك الاختيار من بين أنواع مختلفة من مرشحات الهواء، مثل المرشحات اللوحية، أو مرشحات الأكياس، أو مرشحات HEPA، اعتمادًا على مستوى الترشيح المطلوب.
المراقبة والصيانة
بمجرد تركيب نظام التهوية، من المهم مراقبة أدائه بانتظام. يمكنك استخدام أجهزة استشعار درجة الحرارة لقياس درجة الحرارة في الغرفة ودرجة حرارة زيت المحولات. إذا ارتفعت درجة الحرارة فوق المعدل الطبيعي، فقد يشير ذلك إلى وجود مشكلة في نظام التهوية.
تعد الصيانة المنتظمة ضرورية أيضًا للحفاظ على نظام التهوية في حالة عمل جيدة. يتضمن ذلك تنظيف مرشحات الهواء، والتحقق من تشغيل المراوح بشكل سليم، وفحص فتحات التهوية بحثًا عن أي انسدادات.
خاتمة
يعد تصميم نظام تهوية لغرفة محولات الطاقة المغمورة بالزيت ثلاثية الطور مهمة معقدة ولكنها مهمة. من خلال فهم الحمل الحراري، وتحديد معدل التهوية، واختيار النوع المناسب من نظام التهوية، والاهتمام بوضع فتحات التهوية والمراوح، يمكنك ضمان التشغيل الآمن والفعال للمحول الخاص بك.

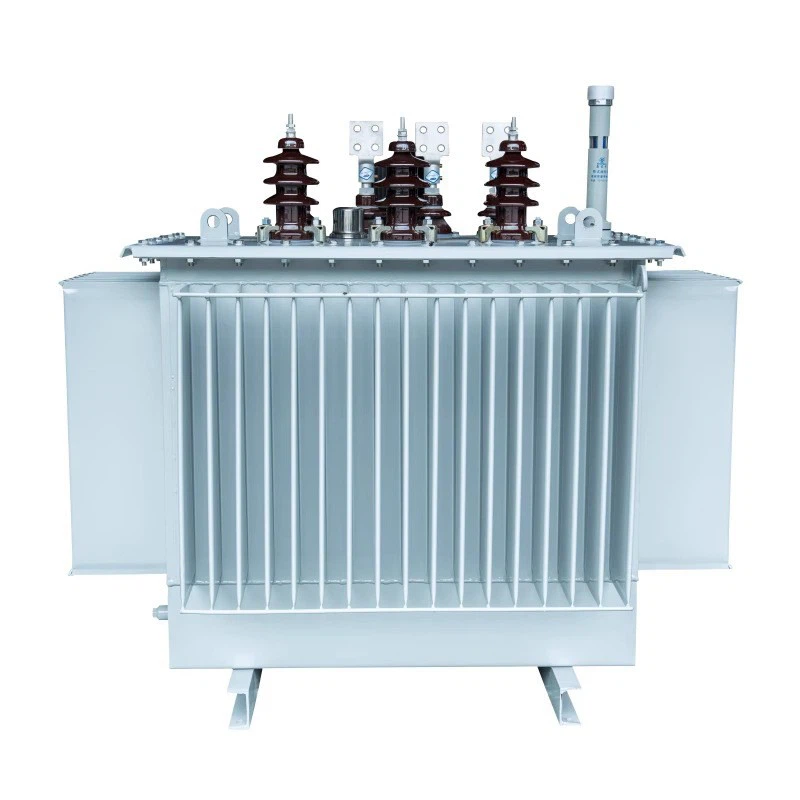

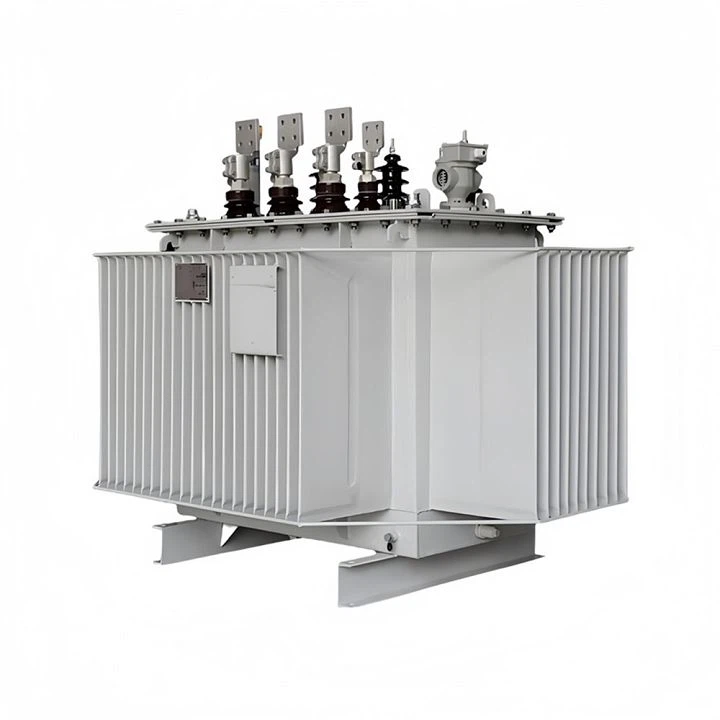

إذا كنت في السوق لمحول الطاقة المغمور بالزيت ثلاثي الطور، لقد قمنا بتغطيتك. نحن نقدم أيضامحول مغمور بالزيت 10 ك.فومحول مملوء بالزيت مغلق بإحكامخيارات. إذا كانت لديك أي أسئلة أو كنت مهتمًا بالشراء، فلا تتردد في التواصل معنا لمناقشة الشراء.
مراجع
- أنظمة الطاقة الكهربائية بواسطة توران جونين
- هندسة المحولات: التصميم والتكنولوجيا والتشخيص بقلم جورج كارادي وجيمس ماكالي
